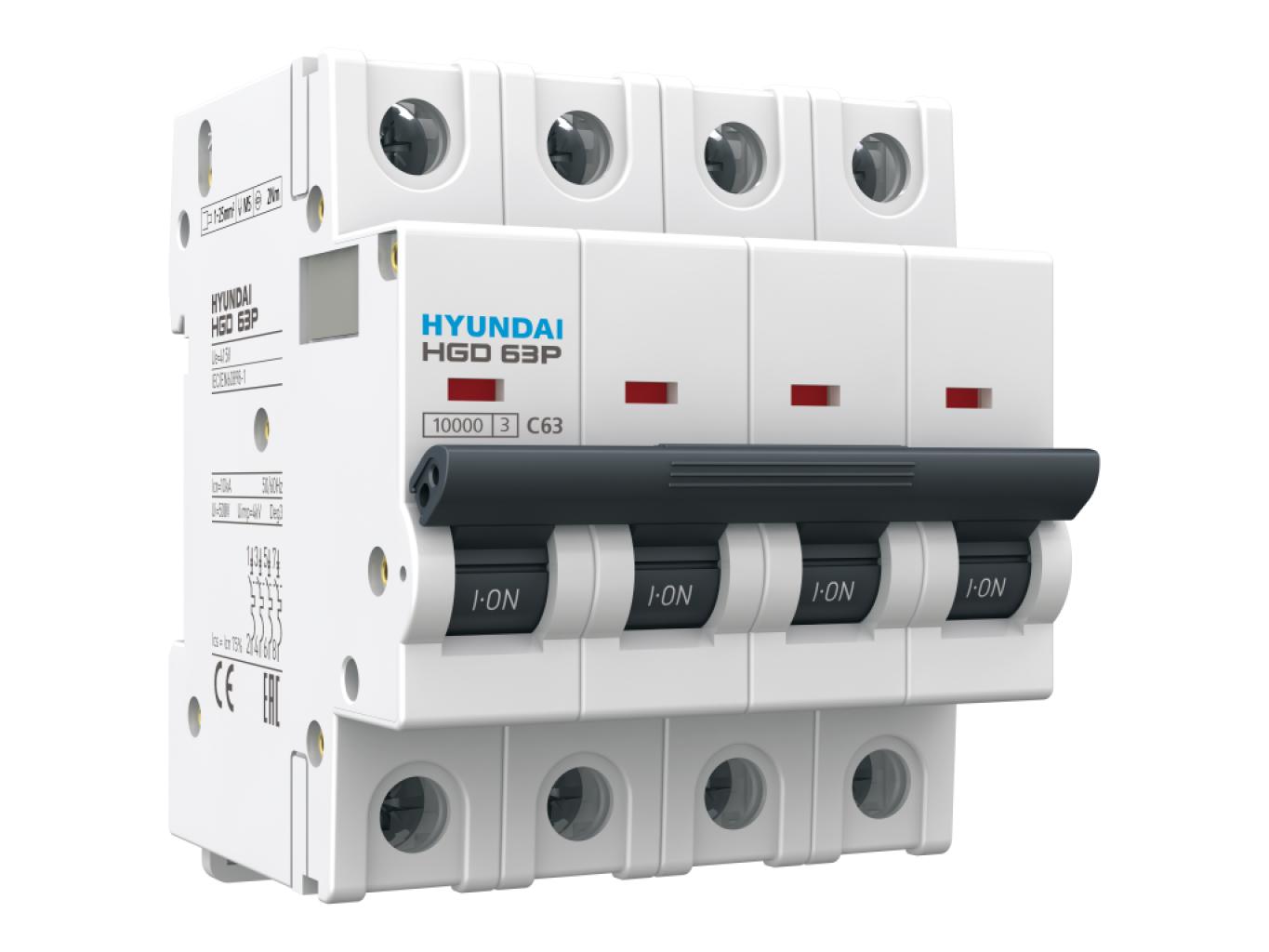

HGD63P 01–125 | Minyatür Devre Kesici | 4 Kutuplu | 10 kA | C Eğrisi

Minyatür Devre Kesici, yanmaya dayanıklı termoplastik malzemeden hassas bir biçimde kalıplanmış bir gövde ve kapağından oluşur. Kullanılan malzeme, yüksek erime derecesinde, su geçirmez, yalıtkanlığı (dielektrik) yüksek ve ısıya dayanıklıdır.

Açma mekanizması, el ile açılan ve hatadan açılan olarak bağımsızdır. Örneğin, devre kesicinin kurma kolu açık (ON) pozisyonda olsa bile kesici dahili olarak hatadan açar.

Kontak mekanizması, emniyetli ve güvenilir, uzun ömürlü, anti-kaynak (yapışmaz) özellikli olarak tasarlanmış sabit ve hareketli kontaklardan oluşmaktadır. Ark söndürücü, 13 plakalı ark kanalından oluşmaktadır. Manyetik alan etkisi altındaki ark, ark kanalına doğru hareket eder ve hızlıca ayrılarak söndürülür.

Açtırma mekanizması Termik Manyetik tiptedir.
